Naviják v.2 pro dog coursing

Tak dlouho do mě holky na cvičáku hučely a tak dlouho jsem se kvůlivá tomu budil ze spaní zbrocený potem, až jsem se do toho navijáku pustil.
Geneze
Jednoho dne se vrátily holky totálně nadšené a psi totálně vyběhaní a že prý TO chtějí taky a že coursing je to jediné pravé.


Nu což, na cvičáku děláme různé blbiny a tedy pustil jsem se i do navijáku...


První prototyp
První prototyp vznikl z důvodů ověření některých parametrů. Niť (z draka) se navíjela na špulku od cínu. Špulka byla přímo na hřídeli motoru (SPEED ECO 600, 7.2 V, 11000 ot./min). Ovládání bylo tlačítkem, kterým se zároveň regulovala rychlost. Rychlost navíjení byla dost vysoká a chtělo to převod, aby se motor dostal do oblasti vyšších otáček a nižšího odběru. Taky chyběla brzda a při navíjení se to občas šmodrchalo...


Druhý prototyp
Pak kluci sehnali (dík Jardo!) rybářský naviják, který dal vzniknout dalšímu prototypu. Z toho, kolik ujede vlečený střapec na jednu otáčku kličkou navijáku, požadované max. rychlosti (50 km/h), dostupných převodů a otáček motoru jsem sestavil převod a přes prodlouženou hřídel spojil s navijákem...


Protože se jedná o prototyp, s designem jsem se moc nepáral, takže motor je chycený za čelo, jeden konec hřídele je usazen v ložisku a celé je to chyceno do dřevěného špalku.

 Sestavený převod. Pastorek má 16 zubů, hlavní kolo 96.

Rybářský naviják má v nožce navrtány dva otvory ø5 mm a jsou přichyceny dvěma šrouby a maticemi k základně.

Celková sestava převodu. K vidění je kousek zvonkového tlačítka (to černé na hoře).

Uchycení střapce na obrtlík a karabinku. Vlasec (na 18 kg) prochází leštěným otvorem ø5 mm. Střapec je ze dvou kusů igelitové pásky.

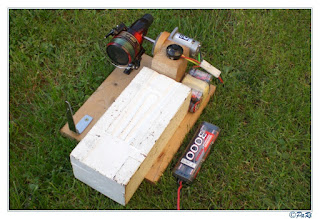

Pohled na celkovou sestavu. Napájení je z 6-ti postarších NiMH článků, které mi vybyly z nějakého modelu lodi.

To bílé je jeden díl zápustky na výrobu příborů, ale zde je ve funkci závaží a vedle leží ještě náhradní accupack.

Pohled z druhé strany.

Pohled na celou sestavu s připojeným střapcem.

Zkušenosti

• Výkon postačuje na náš cvičák (100 m) s jednou zatáčkou kolem sudu.
• Rychlost je dostačující, zatím střapec nikdo nechytil.
• Regulace rychlosti tlačítkem je postačující, ale tlačítko je potřeba dát na prodlužovačku, aby obsluha měla přehled.
• Napínák vlasce vyloženě nechybí, ale něco bych měl vymyslet, klad vlasce není 100%.
• Na profi běhání to není, ale na vyblbnutí psů to stačí.

Použité součásti a díly

• Postarší motor SPEED 600 ECO, 7.2V, 11000 ot./min.
• Akumulátorový šestičlánek (7.2V, 3000mA/h).
• Naviják z popelnice (na Aukru je nový k mání za 170,-).
• Ozubené kolo s původní hřídelí a pastorek ze staré tiskárny.
• Kus mosazi na vysoustružení redukce mezi hřídelí motorku a postorkem (měli rozdílné průměry).
• Kus silonu na vysoustružení domečku pro ložisko.
• Kvalitní historické zvonkové tlačítko.
• Kousky drátů a konektorů na propojení.
• Pár kusů dřeva, nějaký spojovací materiál.

Budoucnost
Pokud bude vše pracovat uspokojivě, tak bych přikročil k výrobě finálního kousku s těmito vylepšeními:

• PWM regulátor otáček (v testovací fázi).
• Pletená šňůra místo vlasce (v testovací fázi).
• Motor na 12V a k napájení použít starší 12V autobaterii.
• Celokovový naviják s větší špulkou (spousta rybářů si pořizuje nové a staré jim doma jen tak leží.
• Pár kladek ze špulek od trubičkového cínu, čímž prodloužíme trasu pro běh
